Skalierbare Hochfrequenz­lösungen für anspruchsvolle Anwendungen

Die Kombination aus SiGe-BiCMOS-Design, Antennenintegration und industrietauglicher Miniaturisierung macht uns zu einem der führenden Anbieter für Hochfrequenzsensorik bis in den Terahertz-Bereich. Unsere Entwicklungen sind erprobt und auf industrienahem Reifegrad.

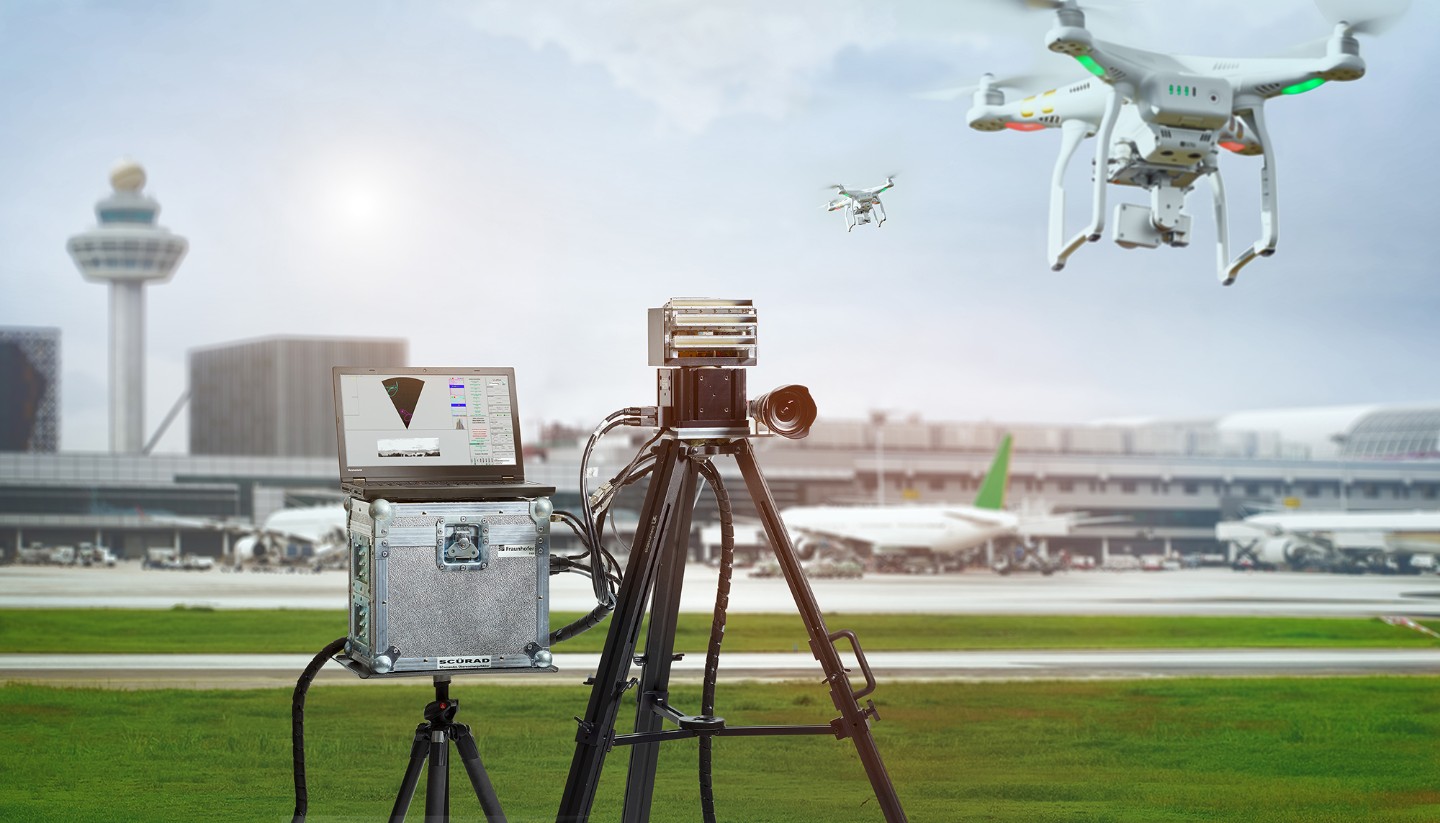

Mobiles Radarsystem mit Laptop zur Drohnenerkennung auf einem Flugfeld im Einsatz, Drohnen fliegen im Hintergrund.

© Fraunhofer FHR / Uwe Bellhäuser

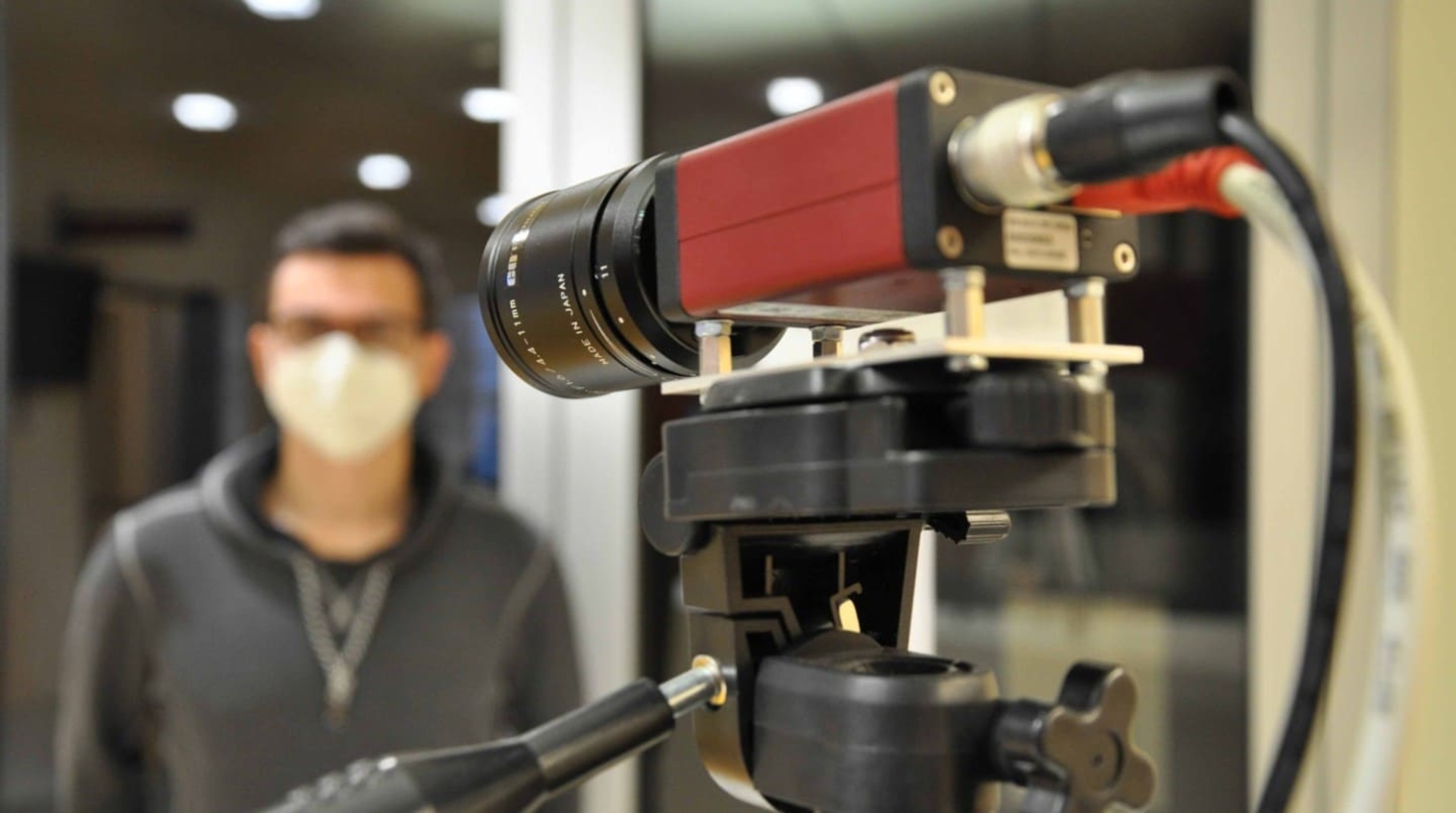

Im Vordergrund steht eine wissenschaftliche Messkamera mit Objektiv auf einem Stativ. Im Hintergrund ist eine Person mit FFP2-Maske unscharf zu erkennen als Teil eines Experiments bzw. einer Messung zur Bewegungs- und Vitaldiagnostik. In the foreground, a scientific measurement camera with a lens is mounted on a tripod. In the background, a person wearing an FFP2 mask is blurred, participating in an experiment or measurement for motion and vital sign diagnostics.

© Fraunhofer IMS

Eine Technologie, viele Anwendungsfelder

Unsere Lösungen eröffnen vielseitige, leistungsfähige Anwendungsfelder – gerade dort, wo hohe Auflösung, Kompaktheit und Robustheit gefragt sind:

  • Autonomer Verkehr, autonome Logistik: Hohe Winkelauflösung, geringe Antennengröße, wetterunabhängige Detektion – auch bei Regen/Nebel/Nacht. Ideal für 360°-Umfelderfassung. Als Technologiepartner für Zulieferer im Bereich autonomes Fahren unterstützen wir die Entwicklung neuer Fahrassistenz- und Sensorsysteme.
  • In-line Produktion, Qualitätskontrolle und Materialcharakterisierung: Berührungslos, durch Staub, Kunststoff oder Gehäuse hindurch, wartungsfrei und robust gegen Störungen – perfekt für raue Industrieumgebungen.
  • Sicherheits- und Überwachungstechnik: Durch-Wände-Detektion (teilweise), hohe Auflösung bei kompaktem Design, geringe Störanfälligkeit – zuverlässiger als klassische optische Systeme.
  • Medizinische Anwendungen: Hygienisch, unauffällig, kontaktlos – ideal für sensitive oder schwer zugängliche Patientengruppen.
  • Präzise Positions- und Abstandsbestimmung ohne GPS
  • Landwirtschaft und Umweltmonitoring: Vegetationsüberwachung, Struktur- und Feuchtigkeitsanalyse des Bodens.
Kompakte Radarsensor-Einheit neben einer 2-Euro-Münze zum Größenvergleich, entwickelt von Fraunhofer FHR für Terahertzsensorik. Compact radar system for terahertz sensing placed next to a coin for size reference.

© Fraunhofer FHR

Unsere Terahertz-Systeme bieten

  • Miniaturisierung: Kompakte, hochintegrierte Baugruppen.
  • Leistungsfähigkeit: Integrierte Verstärker, Oszillatoren, Mischer für rauscharme, effiziente Systeme.
  • Kosteneffizienz bei Volumen: Besonders bei SiGe oder GaAs-basierten Prozessen.

Ihre Vorteile auf einen Blick

  • Maßgeschneiderte Entwicklung & Integration – vom Chipdesign bis zum modularen Systemaufbau.
  • Seriennahe Module mit industriegerechter Schnittstellentechnik und KI-basierter Signalverarbeitung für echtzeitfähige Bildgebung und Kommunikation.
  • Ideal für F&E, Pilotprojekte und industrielle Vorserienlösungen.
  • Breites Frequenzspektrum: 80 bis über 240 GHz für Kommunikationsanwendungen; sonstige elektromagnetische Systeme bis 480 GHz und photonische Technologien.
Laborant:in im Reinraumanzug untersucht Halbleiterwafer unter einem Mikroskop. Laboratory technician in a cleanroom suit examines a semiconductor wafer under a microscope.

© Fraunhofer IMS

Millimeterwellen-Transceiver für Hochpräzisions­anwendungen

Unsere modularen FMCW-Transceiversysteme bieten skalierbare Hochfrequenzlösungen für anspruchsvolle Industrie-, Sicherheits- und Bildgebungsanwendungen im Millimeterwellenbereich. Je nach Frequenzband ermöglichen unsere Systeme eine exzellente Auflösung, hohe Bandbreite und einfache Integration in bestehende Plattformen.

80 GHz Transceiver – Industrielle Präzision, kompakt integriert

Technologie: SiGe-basierte FMCW-Radarplattformen mit bis zu 25 GHz Bandbreite

Anwendungen: Sicherheitszonen­überwachung, Abstandsmessung, Automatisierung

Ihre Vorteile:
  • Kostenoptimierte Fertigung durch HF-Module auf Standard-PCBs
  • Robuste Leistung für den industriellen Dauereinsatz
  • Kompakte, leicht integrierbare Bauweise

94GHz MMIC

Technologie: kompakter SiGe-MMICS mit 26 GHz Bandbreite

Spezifikationen:
  • Bistatischer Radar-Chip
  • 1 Tx und 2 Rx Kanäle
  • bis zu 20 dBm Ausgangsleistung

240 GHz Transceiver – Hochauflösende Bildgebung im Submillimeterbereich

Technologie: SiGe-MMICs mit integrierten On-Chip-Antennen und dielektrischen Linsen bei über 60 GHz Bandbreite für ultrafeine Tiefen- und Strukturauflösung

Anwendungen: THz-Bildgebung, Materialanalytik, Qualitätskontrolle, zerstörungsfreie Prüfung

Spezifikationen:
  • Phase Noise 1 kHz Offset)
  • EIRP bis –1 dBm (Patch-Antennen)
  • Besonderheit: Integrierte Algorithmen zur Unterdrückung harmonischer Störsignale bei 120 GHz

D-Band Transceiver – Ultrabreitband-Sensorik für feinste Messauflösungen

Technologie: SiGe-BiCMOS-Monostatic-Transceiver (fₜ/fₘₐₓ = 250/370 GHz) bei 70 GHz Bandbreite mit SIW-Kopplung (Substrate Integrated Waveguide)

Anwendungen: Präzisionsradar, Gestenerkennung, Abstandsmessung mit extrem hoher Tiefenauflösung

Leistungsdaten:
  • –10 dBm Ausgangsleistung (WR-6.5)
  • Messauflösung: bis zu 4,6 mm bei 0,6 m Zielentfernung
Blockdiagramm eines mmWave-Transceivers für Terhaertzsensorik und harmonische Radar-Tags mit MMIC, Verstärkern, Mischern, Frequenzvervielfacher, passiven Antennenstrukturen sowie Transponder-PCB mit TX- und RX-Pfaden. Block diagram of an mmWave transceiver for terahertz sensing and harmonic radar tags with MMIC, amplifiers, mixers, frequency multiplier, passive antenna structures, and transponder PCB with TX and RX paths.
Layout eines integrierten Hochfrequenz-Transceivers für Terahertzsensorik und Harmonische Radartags mit markierten Funktionsblöcken wie Signalgenerator, Sende- und Empfangspfad, LNA, Mixer und Verstärker, typischerweise für Radar- oder mmWave-Kommunikationssysteme. Layout of an integrated high-frequency transceiver for terahertz sensing and harmonic radar tags with labeled functional blocks such as signal generator, transmit and receive path, LNA, mixer, and amplifier, typically for radar or mmWave communication systems

Harmonische Tags

Technologie: SiGe-Tags mit Gilbert-Zell Frequenzdoppler, differentiell gespeiste Antennen bei 60/120 und 120/240 GHz sowie innovativen Selbsttestmöglichkeiten und on-Chip Antennen

Anwendungen: Positionsbestimmung im Sub-Zentimeterbereich, Navigation ohne GPS-Abdeckung
